| Branchement général d'assainissement | ||
| AAR010 | Branchement général d'assainissement | |
|

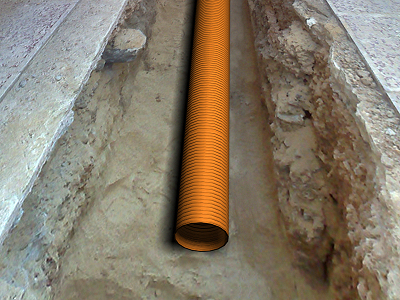

Branchement général d'assainissement, pour l'évacuation des eaux usées et/ou pluviales vers le réseau communal, avec une pente minimale de 1,00% pour l'évacuation des eaux résiduelles et 0,50% pour l'évacuation des eaux pluviales, formée d'un tube de PVC annelé, rigidité annulaire nominale 8 kN/m², de 160 mm de diamètre extérieur, avec joint élastique, placé sur un lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel, remblai latéral compacté et remblai postérieur avec le même sable jusqu'à 30 cm au-dessus de la génératrice supérieure du tube, avec les joints et pièces spéciales correspondants. Comprend le lubrifiant pour montage et le béton plein BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305 pour le repositionnement postérieur avec du sol existant. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE AAR010: BRANCHEMENT GÉNÉRAL D'ASSAINISSEMENT.
CLAUSES TECHNIQUES
Branchement général d'assainissement, pour l'évacuation des eaux usées et/ou pluviales vers le réseau communal, avec une pente minimale de 1,00% pour l'évacuation des eaux résiduelles et 0,50% pour l'évacuation des eaux pluviales, formée d'un tube de PVC annelé, rigidité annulaire nominale 8 kN/m², de 160 mm de diamètre extérieur, avec joint élastique, placé sur un lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel, remblai latéral compacté et remblai postérieur avec le même sable jusqu'à 30 cm au-dessus de la génératrice supérieure du tube, avec les joints et pièces spéciales correspondants. Comprend le lubrifiant pour montage et le béton plein BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305 pour le repositionnement postérieur avec du sol existant.
CRITÈRE POUR LE MÉTRÉ
Longueur mesurée en projection horizontale, selon documentation graphique du Projet, entre les faces intérieures du mur du bâtiment et du regard de visite du réseau communal.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
Il sera vérifié que le tracé des tranchées correspond à celui du Projet. Le terrain de l'intérieur de la tranchée, en plus de ne pas contenir d'eau, devra être sans déchets, terres lâches ou désagrégées et végétation. On vérifiera les séparations minimales de l'arrivée avec d'autres installations.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation et tracé du branchement en étage et en pentes. Rupture du revêtement avec compresseur. Présentation à sec des tubes et des pièces spéciales. Déversement du sable dans le fond de la tranchée. Descente et mise en place des collecteurs dans le fond de la tranchée. Montage, connexion et contrôle de son bon fonctionnement. Exécution du remblai enveloppe.
CLAUSES DE FINALISATION.
Le réseau restera fermé jusqu'à sa mise en service, il ne présentera pas de problèmes de circulation et aura une évacuation rapide.
CONSERVATION ET MAINTENANCE.
Il y aura une protection contre les coups.
CRITÈRE POUR LE MÉMOIRE
On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet, entre les faces intérieures du mur du bâtiment et du regard de visite du réseau communal.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix comprend la démolition et le levage de la structure de chaussée existante, mais il ne comprend pas l'excavation, le remblai proprement dit ni la connexion au réseau général d'assainissement.
