Panneau sandwich, pour support continu de couverture en toiture inclinée

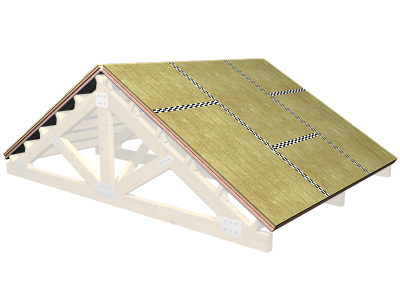

EUF020 Panneau sandwich, pour support continu de couverture en toiture inclinée
Panneau sandwich à languette et rainure, constitué de: côté extérieur de surface bois d'aggloméré hydrofuge de 16 mm d'épaisseur, noyau isolant de mousse de polystyrène extrudé de 40 mm d'épaisseur et côté intérieur de frise en sapin naturel, de 13 mm d'épaisseur, de 2500x600 mm, fixé mécaniquement sur la structure porteuse en bois; pour support continu de couverture en toiture inclinée. Comprend les tirefonds, pour fixation sur un support en bois; le mastic adhésif, pour le scellement des joints entre panneaux et le ruban autoadhésif pour le scellement des joints.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt13pso010aaa

Panneau sandwich à languette et rainure, constitué de: côté extérieur de surface bois d'aggloméré hydrofuge de 16 mm d'épaisseur, noyau isolant de mousse de polystyrène extrudé de 40 mm d'épaisseur et côté intérieur de frise en sapin naturel, de 13 mm d'épaisseur, de 2500x600 mm.

1,050

592,15

621,76

mt13lpo037i

Tirefond en acier zingué, de 6 mm de diamètre et 120 mm de longueur, à tête fraisée, pour fixation sur un support en bois.

6,000

U

1,95

11,70

mt15pdr050c

Ruban autoadhésif, en polyéthylène, avec adhésif acrylique sans dissolvants, armature en polyéthylène et couche de séparation en papier siliconé, de 0,34 mm d'épaisseur et 60 mm de largeur, intervalle de température de travail de -40 à 80°C, pour le scellement des rencontres entre panneaux et pour la fixation et le scellement de membranes d'étanchéité et pour le contrôle du flux de vapeur, fournie en rouleaux de 25 m de longueur.

1,000

m

20,98

20,98

mt13pst050a

Cartouche de 310 ml de mastic adhésif, à base de polymères acryliques en dispersion aqueuse.

0,240

U

92,94

22,31

mo017

Compagnon professionnel III/CP2 menuisier bois.

0,193

h

63,28

12,21

mo058

Ouvrier professionnel II/OP menuisier bois.

0,193

h

55,75

10,76



Frais de chantier des unités d'ouvrage

2,000

%

699,72

13,99

Coût d'entretien décennal: 14,27Dhs les 10 premières années.



Montant total HT:

713,71


UNITÉ D'OUVRAGE EUF020: PANNEAU SANDWICH, POUR SUPPORT CONTINU DE COUVERTURE EN TOITURE INCLINÉE.


CLAUSES TECHNIQUES

Panneau sandwich à languette et rainure, constitué de: côté extérieur de surface bois d'aggloméré hydrofuge de 16 mm d'épaisseur, noyau isolant de mousse de polystyrène extrudé de 40 mm d'épaisseur et côté intérieur de frise en sapin naturel, de 13 mm d'épaisseur, de 2500x600 mm, fixé mécaniquement sur la structure porteuse en bois; pour support continu de couverture en toiture inclinée. Comprend les tirefonds, pour fixation sur un support en bois; le mastic adhésif, pour le scellement des joints entre panneaux et le ruban autoadhésif pour le scellement des joints.



CRITÈRE POUR LE MÉTRÉ

Surface du versant mesurée en grandeur réelle, selon documentation graphique du Projet.



CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


CLIMATIQUES.

On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Implantation. Découpe des pièces. Mise en place et fixation des panneaux sur la structure porteuse. Scellement des joints et des liaisons.


CLAUSES DE FINALISATION.

Les conditions de résistance et de planéité seront basiques.



CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet.



Code CED

Type

Poids (kg)

Volume (l)

17 02 01

Bois.

0,123

0,112

17 09 04

Déchets mélangés de construction et de démolition distincts de ceux spécifiés dans les codes 17 09 01, 17 09 02 et 17 09 03.

0,006

0,004



Déchets générés:

0,129

0,116

15 01 01

Emballages en papier et en carton.

0,006

0,008

17 02 03

Plastique.

0,058

0,097

17 02 01

Bois.

0,040

0,036



Emballages:

0,104

0,141



Total déchets:

0,233

0,257
