| Toiture terrasse chaude, accessible, avec revêtement de sol fixe, de type conventionnel, pour usage sportif. Imperméabilisation avec des membranes de polyoléfines, de type monocouche | ||
| ETC360 | Toiture terrasse chaude, accessible, avec revêtement de sol fixe, de type conventionnel, pour usage sportif. Imperméabilisation avec des membranes de polyoléfines, de type monocouche | |
|

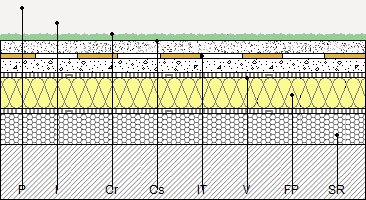

Toiture terrasse chaude, accessible, avec revêtement de sol fixe, type conventionnelle, pente de 1% à 5%, pour usage sportif. FORME DE PENTES: via l'enceinte au niveau des noues, des arêtiers et des joints, avec des murets de brique creuse courante en terre cuite et couche d'argile expansée, déversée à sec et consolidée à sa surface avec du lait de ciment, en fournissant une résistance à la compression de 1 MPa et avec une conductivité thermique de 0,087 W/(mK), avec épaisseur moyenne de 10 cm; avec couche de régularisation de mortier de ciment, confectionné sur chantier, dosage 1:6 de 4 cm d'épaisseur, finition talochée; PARE-VAPEUR: film de polyéthylène; ISOLATION THERMIQUE: panneau rigide en polystyrène extrudé, à surface lisse et usinage latéral à feuillures mi-bois, de 50 mm d'épaisseur, résistance à la compression >= 300 kPa; COUCHE SEPARATRICE SOUS COUCHE DE RENFORT: géotextile non tissé composé de fibres de polyester unies par aiguilletage, (150 g/m²); COUCHE DE RENFORT: mortier de ciment CEM II/B-P 32,5 N type M-10 de 4 cm d'épaisseur; IMPERMÉABILISATION: type monocouche, adhérée, constituée d'une membrane d'étanchéité souple type EVAC, composée d'une double feuille de polyoléfine thermoplastique avec acétate de vinyle éthylène, avec les deux faces revêtues de fibres de polyester non tissées, de 0,52 mm d'épaisseur et 335 g/m², fixée au support sur toute sa surface via mortier-colle amélioré C2 E, et recouvrements fixés avec du mortier-colle amélioré C2 E S1; COUCHE DE PROTECTION: revêtement continu synthétique, constitué de l'application successive d'une couche de mortier époxy bicomposant, abrasion Taber à sec < 0,2 g et rendement approché de 0,80 kg/m²; deux couches de mortier bicomposant à base de résines acryliques époxy, abrasion Taber à sec < 0,2 g et rendement approché de 0,4 kg/m² par couche; et une couche de scellement avec peinture bicomposant à base de résines acryliques époxy, abrasion Taber à sec < 0,2 g, viscosité > 40 poises et rendement approché de 0,2 kg/m²; étendues à la main via des raclettes-sol en caoutchouc en couches uniformes avec une épaisseur totale approximative de 1,0 mm, placé sur base en béton BCN: CPJ-CEM II/A 32,5 - TP - B 25 - 15/25 - E: 2a - BA - P 18-305 de 10 cm d'épaisseur, armé avec un treillis soudé PAF 10 200x200 mm en acier FE E 500. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE ETC360: TOITURE TERRASSE CHAUDE, ACCESSIBLE, AVEC REVÊTEMENT DE SOL FIXE, DE TYPE CONVENTIONNEL, POUR USAGE SPORTIF. IMPERMÉABILISATION AVEC DES MEMBRANES DE POLYOLÉFINES, DE TYPE MONOCOUCHE.
MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.
Pare-vapeur: le matériau qui la constitue doit être le même que celui de la couche d'imperméabilisation ou compatible avec elle. Couche séparatrice: on utilisera des produits non perméables au lait des mortiers et des bétons. Une attention particulière sera portée aux incompatibilités d'utilisation spécifiées dans les fiches techniques des différents éléments qui pourraient composer la toiture (support résistant, forme de pentes, pare-vapeur, isolation thermique, imperméabilisation et couches séparatrices).
CLAUSES TECHNIQUES
Toiture terrasse chaude, accessible, avec revêtement de sol fixe, type conventionnelle, pente de 1% à 5%, pour usage sportif. FORME DE PENTES: via l'enceinte au niveau des noues, des arêtiers et des joints, avec des murets de brique creuse courante en terre cuite et couche d'argile expansée, déversée à sec et consolidée à sa surface avec du lait de ciment, en fournissant une résistance à la compression de 1 MPa et avec une conductivité thermique de 0,087 W/(mK), avec épaisseur moyenne de 10 cm; avec couche de régularisation de mortier de ciment, confectionné sur chantier, dosage 1:6 de 4 cm d'épaisseur, finition talochée; PARE-VAPEUR: film de polyéthylène; ISOLATION THERMIQUE: panneau rigide en polystyrène extrudé, à surface lisse et usinage latéral à feuillures mi-bois, de 50 mm d'épaisseur, résistance à la compression >= 300 kPa; COUCHE SEPARATRICE SOUS COUCHE DE RENFORT: géotextile non tissé composé de fibres de polyester unies par aiguilletage, (150 g/m²); COUCHE DE RENFORT: mortier de ciment CEM II/B-P 32,5 N type M-10 de 4 cm d'épaisseur; IMPERMÉABILISATION: type monocouche, adhérée, constituée d'une membrane d'étanchéité souple type EVAC, composée d'une double feuille de polyoléfine thermoplastique avec acétate de vinyle éthylène, avec les deux faces revêtues de fibres de polyester non tissées, de 0,52 mm d'épaisseur et 335 g/m², fixée au support sur toute sa surface via mortier-colle amélioré C2 E, et recouvrements fixés avec du mortier-colle amélioré C2 E S1; COUCHE DE PROTECTION: revêtement continu synthétique, constitué de l'application successive d'une couche de mortier époxy bicomposant, abrasion Taber à sec < 0,2 g et rendement approché de 0,80 kg/m²; deux couches de mortier bicomposant à base de résines acryliques époxy, abrasion Taber à sec < 0,2 g et rendement approché de 0,4 kg/m² par couche; et une couche de scellement avec peinture bicomposant à base de résines acryliques époxy, abrasion Taber à sec < 0,2 g, viscosité > 40 poises et rendement approché de 0,2 kg/m²; étendues à la main via des raclettes-sol en caoutchouc en couches uniformes avec une épaisseur totale approximative de 1,0 mm, placé sur base en béton BCN: CPJ-CEM II/A 32,5 - TP - B 25 - 15/25 - E: 2a - BA - P 18-305 de 10 cm d'épaisseur, armé avec un treillis soudé PAF 10 200x200 mm en acier FE E 500.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée en projection horizontale, selon documentation graphique du Projet, à partir des faces intérieures des parapets ou des acrotères qui la délimitent.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que la surface de la base résistante est totalement lisse et uniforme, qu'elle a prise et qu'elle est sèche, sans pics, vides, angles ou saillies supérieurs à 1 mm et qu'elle ne présente pas de restes d'ouvrage ou de poussière. On vérifiera que les parements verticaux des caissons, les acrotères périmétriques et les autres éléments constructifs sont terminés.
CLIMATIQUES.
Les travaux seront suspendus en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h, l'application devant se faire dans des conditions thermiques ambiantes se trouvant dans l'intervalle prescrit dans les spécifications d'application correspondantes.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation des points singuliers. Implantation des pentes et traçage des noues, des faîtages et des jonctions. Réalisation des pentes via l'enceinte au niveau des noues, des arêtiers et des joints, avec des murets de brique. Remplissage des joints avec du polystyrène expansé. Déversement à sec de l'argile expansée jusqu'à atteindre le niveau supérieur des murets, et consolidation avec un lait de ciment. Coulage, extension et réglage du mortier de régularisation. Mise en place du pare-vapeur. Révision de la surface de base dans laquelle est réalisée la fixation de l'isolant conformément aux exigences de la technique à utiliser. Découpe, ajustement et mise en place de l'isolant. Mise en place de la couche séparatrice sous la couche de renfort. Réalisation de la base en mortier. Nettoyage et préparation de la surface. Application du mortier-colle. Mise en place de l'imperméabilisation. Mise en place du treillis soudé avec des séparateurs homologués. Coulage et compactage du béton. Application des couches successives qui forment le revêtement sportif.
CLAUSES DE FINALISATION.
Les conditions d'étanchéité et de libre dilatation seront basiques.
CONSERVATION ET MAINTENANCE.
La toiture sera protégée de toute action mécanique non prévue dans le calcul, jusqu'à procéder à la réalisation de la couche de protection, sans recevoir aucun élément qui pourrait perforer l'imperméabilisation.
CRITÈRE POUR LE MÉMOIRE
On mesurera, en projection horizontale, la surface réellement exécutée selon les spécifications du Projet, à partir des faces intérieures des parapets ou des acrotères qui la délimitent.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend ni l'exécution et le scellement des joints ni l'exécution des arrêts aux rencontres avec les parements et les écoulements.
